本發明涉及一種紡織設備，具體地說是一種高效起毛機。
背景技術：
起毛機是一種對織物起毛工藝進行處理的后整理設備。起毛就是利用起毛機將織物纖維末端從紗線中拉出來，使織物表面均勻的覆蓋一層絨毛。現有的起毛機主要為鋼絲復式起毛機，這種起毛機雖然起毛效果較好，適于多種產品的加工，但是這種起毛機的起毛效率偏低。
技術實現要素：
本發明要解決的技術問題是克服現有的缺陷，提供一種生產效率高、絨毛平整的高效起毛機。
為了解決上述技術問題，本發明提供了如下的技術方案：
一種高效起毛機，包括機架，機架上設有進布機構、起毛機構、緊導機構和出布機構；所述進布機構、起毛機構、緊導機構和出布機構順序連接；所述進布機構設于起毛機構的側下方，所述緊導機構設于起毛機構的另一側，所述出布機構通過桁梁連接在機架上。
進一步地，所述進布機構包括進布桿、張力架、制動輥、擴幅輥、光輥和前導布輥組成，所述進布桿連接在機架的上端，所述張力架、制動輥、擴幅輥、光輥和前導布輥順序連接在起毛機構的側下方。
進一步地，所述起毛機構包括錫林、針輥和毛刷輥，所述錫林通過軸承裝在機架上，所述針輥置于錫林上，所述毛刷輥設于錫林的正下方。
進一步地，所述針輥的數量為40-48個，所述針輥呈環形排列在錫林上。
進一步地，所述緊導機構包括緊導輥、過布輥和后導布輥順序連接。
進一步地，所述出布機構包括上導布輥、出布輥和擺布架，所述上導布輥置于桁梁上，所述出布輥置于桁梁的末端，所述擺布架置于桁梁的末端，所述擺布架垂直于桁梁。
進一步地，所述出布輥設于擺布架和桁梁的交點處。
進一步地，所述的一種高效起毛機，還包括由烘布機構、起毛機構、緊導機構和出布機構組成；所述烘布機構、起毛機構、緊導機構和出布機構順序連接；所述烘布機構設于起毛機構的側下方，所述緊導機構設于起毛機構的另一側，所述出布機構通過桁梁連接在機架上。
進一步地，所述烘布機構由進布桿、張力架、制動輥、烘布輥和前導布輥順序連接。
本發明生產的布料絨毛平整、生產效率高，效果好，而相對用人少、占地少、用電少、維護費用也少，大大降低用戶的使用成本。
附圖說明
附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。在附圖中：
圖1是本發明擴幅輥式的結構示意圖。

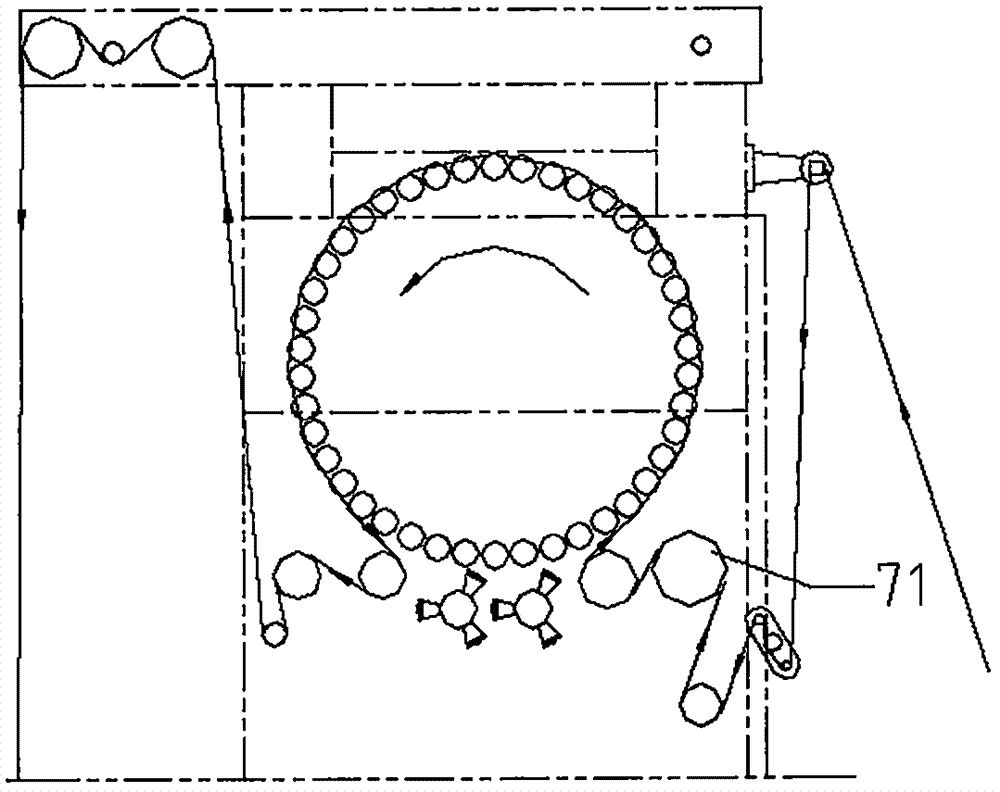

圖2是本發明烘布輥式的結構示意圖。
具體實施方式
以下結合附圖對本發明的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本發明，并不用于限定本發明。
如圖1所示，本發明一種高效起毛機，包括機架1，機架1上設有進布機構2、起毛機構3、緊導機構4和出布機構5；所述進布機構2、起毛機構3、緊導機構4和出布機構5順序連接；所述進布機構2設于起毛機構3的側下方，所述緊導機構4設于起毛機構3的另一側，所述出布機構5通過桁梁6連接在機架1上。所述進布機構2包括進布桿21、張力架22、制動輥23、擴幅輥24、光輥25和前導布輥26組成，所述進布桿21連接在機架1的上端，所述張力架22、制動輥23、擴幅輥24、光輥25和前導布輥26順序連接在起毛機構3的側下方。所述起毛機構3包括錫林31、針輥32和毛刷輥33，所述錫林31通過軸承裝在機架1上，所述針輥32置于錫林31上，所述毛刷輥33設于錫林31的正下方。所述針輥32的數量為40-48個，所述針輥32呈環形排列在錫林上。所述緊導機構4包括緊導輥41、過布輥42和后導布輥43順序連接。所述出布機構5包括上導布輥51、出布輥52和擺布架53，所述上導布輥51置于桁梁6上，所述出布輥52置于桁梁6的末端，所述擺布架53置于桁梁6的末端，所述擺布架53垂直于桁梁6。所述出布輥52設于擺布架53和桁梁6的交點處。
如圖2所示，本發明一種高效起毛機，還可以由烘布機構7、起毛機構3、緊導機構4和出布機構5組成；所述烘布機構7、起毛機構3、緊導機構4和出布機構5順序連接；所述烘布機構7設于起毛機構3的側下方，所述緊導機構4設于起毛機構3的另一側，所述出布機構5通過桁梁6連接在機架1上。所述烘布機構7由進布桿21、張力架22、制動輥23、烘布輥71和前導布輥26順序連接。
工作時，織物先經進布機構2或烘布機構7，在進布桿21的牽引下，依次繞過張力架22、制動輥23、擴幅輥24、光輥25或依次繞過張力架22、制動輥23、烘布輥71，在前導布輥26上繞行后，經過繞在錫林31上的42個針輥32，在織物表面均勻的覆蓋一層絨毛，使得相鄰絨毛交織設置，起毛效果好，絨面蓬松，提高了起毛效率；位于錫林31正下方的毛刷輥33起到了清理絨毛的作用；然后繞過后導布輥43、緊導輥41、過布輥42，在經過出布機構5，完成整道工序。其中進布裝置有兩種方式：擴幅輥24適合用于針織布，烘布輥71適合用于梭織布。
以上所述僅為本發明的優選實施例而已，并不用于限制本發明，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
